一、應用場景與核心優勢
該負載開關廣泛應用于電池驅動設備，例如移動電源、電動工具等場景。在這些場景中，當充電器連接器出現短路故障，或者電氣故障導致連接電纜和交流適配器發生漏電時，共漏雙 NMOS 負載開關能夠有效防止電池異常放電，保護電池壽命與電路安全。傳統的二極管雖然也能實現一定的反向電流阻斷功能，但采用 MOSFET 負載開關可顯著提升電路效率。為了實現兩個電流方向的阻斷，設計上將兩個 MOSFET 以相反極性串聯，確保只有當兩個 FET 均打開時電流才能正常流通，否則其中一個的體二極管會自動阻斷反向電流。
二、電路配置與工作原理
常見的共漏雙 NMOS 高邊負載開關，與單 NMOS 高邊負載開關類似，需要高于輸入電壓（Vin）的高電壓控制信號（HV_Ctrl）來驅動。當控制信號激活時，兩個 NMOS 管同時導通，電流從電源正極經過兩個導通的 NMOS 管流向負載，負載得電工作。若控制信號關閉，兩個 NMOS 管截止，電路斷開，負載失電。此時，無論電流試圖從哪個方向反向流動，總有一個 NMOS 的體二極管會反向截止，從而實現反向電流保護功能。

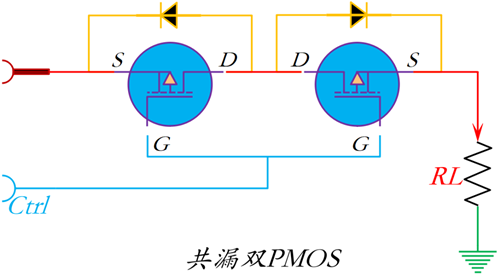

三、雙 PMOS 高邊負載開關拓展方案
除了 NMOS 配置外，共漏雙 PMOS 高邊負載開關也是一種可行的設計方案。與單 PMOS 高邊負載開關相同，其控制端（Ctrl）需要能夠達到接近等于或高于輸入電壓（Vin）的電平。若無法直接提供這樣的控制電平，則需要增加一個三極管或者 MOS 管來驅動 PMOS 的柵極（G 極）。當控制信號激活時，兩個 PMOS 管導通，負載得電；控制信號關閉時，PMOS 管截止，負載失電，并且可以有效阻斷反向電流。
共漏雙 MOS 負載開關設計憑借其出色的反向電流保護能力，為電池驅動系統等應用提供了可靠的電路保護方案。設計人員可根據實際電路需求與驅動條件，靈活選擇 NMOS 或 PMOS 配置，確保電路高效、穩定運行。
