一、二極管的基本構成與理想特性

二極管的核心構造包含陰極與陽極兩部分，其中陽極亦被 conventionally 稱作正極，陰極則對應負極。在理想狀態下，二極管展現出完美無缺的單向?qū)ㄐ裕寒?dāng)施加正向電壓時，其導通電阻理想地趨近于 0，電流能夠毫無阻礙地流通；而一旦面臨反向電壓，其電阻則瞬間躍升至無窮大，徹底阻斷電流的逆流之路。

二、二極管的多樣化類型

根據不同的應用場景與性能需求，二極管衍生出了豐富多樣的類型，每一種都憑借其獨特的物理特性和功能優勢，在特定領域大放異彩。整流二極管以其出色的耐壓與整流能力，成為了電力轉換環節的主力軍；穩壓二極管則利用其在反向擊穿區穩定的工作特性，為電路提供精準的電壓基準；發光二極管借助電致發光原理，將電能高效轉化為光能，在照明與顯示領域獨占鰲頭；光敏二極管敏銳地感知光線強度變化，實現光信號與電信號的精準轉換，廣泛應用于傳感器技術中；TVS 二極管以其卓越的瞬態電壓抑制能力，為電路的過電壓保護構筑起堅固防線；肖特基二極管憑借低正向壓降與快速恢復特性，在高頻開關電路中展現出無可替代的優勢；變?nèi)荻O管巧妙地利用 PN 結電容隨反向電壓變化的特性，在頻率控制與調諧電路中發揮關鍵作用。

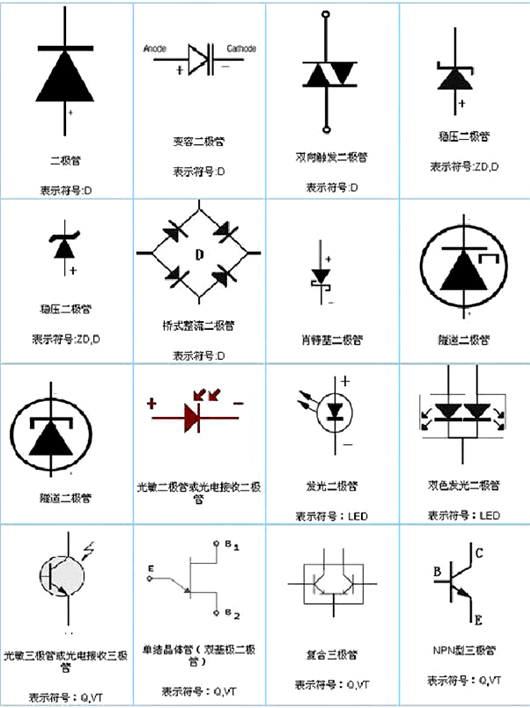

二極管符號表示

三、二極管的單向?qū)щ娦则?yàn)證

以常見的 1N4001 型硅整流二極管為例，我們可以通過萬用表直觀地驗證其單向?qū)щ娞匦浴⑷f用表的紅表筆（對應內部電池負極）輕觸二極管負極，黑表筆（對應內部電池正極）接觸二極管正極，此時萬用表指針應顯著偏轉，表明電流順暢流動，二極管處于導通狀態；反之，若將黑表筆接二極管負極，紅表筆接正極，指針幾乎不動或僅微微偏轉，這一現象有力地證實了二極管在反向電壓下的截止特性，進一步印證了其單向?qū)щ姷谋举|(zhì)屬性。

四、二極管的封裝形式與極性標識

二極管的封裝工藝豐富多樣，主要包括玻璃封裝、塑料封裝以及金屬封裝等形式。玻璃封裝二極管憑借其透明的外觀，直觀地展現出內部結構；塑料封裝則以成本低廉、機械性能優良而廣泛應用；金屬封裝二極管則因其卓越的散熱性能與電磁屏蔽效果，常用于高功率、高頻率的應用場景。盡管封裝各異，但二極管的正負極標識通常明確標注于外殼之上，以便于使用者快速識別與正確應用。大多數情況下，負極以不同顏色的環或 “—” 號標記，而大功率二極管為了滿足散熱需求，多采用金屬封裝并配備螺母，便于牢固地固定在散熱器表面。

五、二極管正負極判斷方法

（一）電路符號法

在電路圖的規范繪制中，二極管的符號形象直觀，以一條帶有箭頭的直線表示，箭頭指向代表正極方向，另一端則對應負極。若電路圖中出現雙向符號標注的二極管，則表明該器件無極性之分，能夠在兩個方向上導通，這類特殊二極管通常應用于特定的對稱電路設計中，以滿足特殊的電路功能需求。

（二）外觀標識法

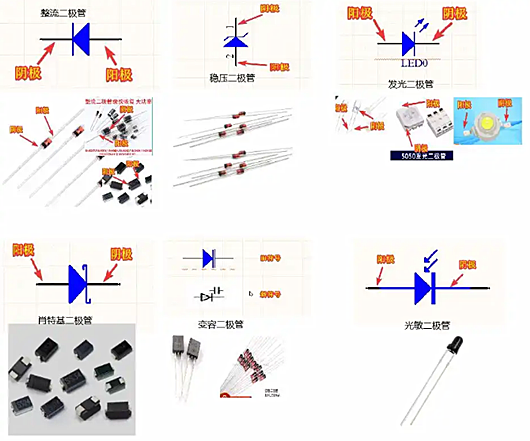

整流二極管 ：常見的整流二極管多采用黑色外殼封裝，其一端清晰地標有白色環標識，該端即為負極，相對的另一端則為正極，這一標識方式在工業生產與電子制造領域得到了廣泛應用，為快速識別與極性連接提供了極大便利。

穩壓二極管 ：對于金屬包裝的穩壓二極管，本體呈現扁平形態的一端為正極，而半圓形的一端則為負極；塑料包裝的穩壓二極管則以色標作為關鍵標識，色標所在端為負極，另一端相應地為正極。這種差異化的封裝與標識設計，旨在滿足不同應用環境下的安裝與識別需求，確保穩壓二極管在電路中能夠準確無誤地發揮其穩壓功能。

肖特基二極管 ：肖特基二極管的外觀標識簡潔明了，表面標有三角箭頭符號的一端代表正極，另一端則為負極；對于點接觸式的肖特基二極管，彩色圓點標記端為正極，無標記端為負極。這些直觀的標識有助于使用者在高頻率、大電流的電路設計與裝配過程中，迅速確定極性，保障電路的穩定運行。

發光二極管 ：發光二極管的極性判斷方法獨具特色，其引腳長度往往有所區別，長引腳指示正極方向，短引腳則對應負極。此外，貼片式發光二極管通常會在負極一側設計一個小凸點作為特殊標記，這一巧妙設計使得在表面貼裝技術（SMT）生產線上，能夠高效、準確地進行極性定位與安裝，有效提高了生產效率與產品良率。

變?nèi)荻O管 ：變?nèi)荻O管的外觀標識因封裝形式而異，涂有黑色標記的一端為負極，相對端為正極；而在管殼兩端同時涂有黃環與紅環的變?nèi)荻O管中，紅環標記端代表正極，黃環端則為負極。這種多樣化的標識方式充分考慮了變?nèi)荻O管在不同頻率控制與調諧電路中的應用特點，確保使用者能夠在復雜的電路環境中快速識別極性，實現精準的頻率控制與調諧功能。

光電二極管 ：封裝于金屬外殼中的光電二極管，在金屬下方設有一個凸塊，靠近凸塊的引腳為正極，另一端相應地為負極。這一設計巧妙地結合了光電二極管的物理結構與光學特性，使得在光電器件的組裝與應用過程中，能夠直觀地確定極性，保障光電轉換效率與信號傳輸?shù)臏?zhǔn)確性。

（三）使用工具法

數字萬用表作為電子測量領域的必備工具，在判斷二極管正負極方面發揮著精準高效的作用。將萬用表功能旋鈕調至二極管檔位，此時萬用表內部電池正極與紅表筆相連，負極與黑表筆相連。當紅表筆接觸二極管一端，黑表筆接觸另一端時，若萬用表顯示屏顯示出硅管約 0.7V、鍺管約 0.3V 的正常壓降數值，則表明紅表筆所接為二極管正極，黑表筆所接為負極。這一方法以其簡便快捷、測量結果直觀準確而廣受電子工程師與技術愛好者的青睞，尤其在對二極管進行快速檢測與故障排查時，能夠提供有力的技術支持。
