發光二極管封裝尺寸詳解
發光二極管（LED）作為現代電子與照明領域關鍵元件，其封裝尺寸規格多樣。以下將系統梳理封裝尺寸信息，助力相關從業者精準選型與應用。
一、常見貼片LED封裝尺寸
0603封裝：尺寸為0.6mm×0.3mm×0.3mm，以小巧尺寸適用于小型電子設備，如手機、數碼相機等，滿足其對緊湊空間與基礎亮度的需求。
0805封裝：尺寸為2.0mm×1.25mm×0.8mm，在一般電子設備中廣泛應用，像電視、電腦等，提供適中尺寸與亮度平衡。
1210封裝：尺寸為3.2mm×1.6mm×1.1mm，憑借相對較大尺寸，在較大型電子設備中發揮作用，如汽車、航空器相關顯示系統等。
3528封裝：尺寸為3.5mm×2.8mm×1.9mm，以適中體積在各類電子產品中用于標識、指示等多種場景。
2835封裝：尺寸為2.8mm×3.5mm，常見于照明設備、顯示面板等，提供基礎亮度且尺寸適配多種設計。
3030封裝：尺寸為3.0mm×3.0mm，多用于中等尺寸電子設備，平衡性能與空間占用。
3014封裝：尺寸為3.0mm×1.4mm，以較窄寬度適用于特定空間受限且對亮度要求適中的電子產品。
4014封裝：尺寸為4.0mm×1.4mm，在特定應用中提供線性布局可能，滿足個性化產品設計需求。
5050封裝：尺寸為5.0mm×5.0mm，常見于需要較高亮度輸出的照明設備、裝飾燈等，憑借較大面積實現高光效。
3535封裝：尺寸為3.5mm×3.5mm，適合作為中等亮度光源在多種電子產品與照明場景中應用。
5630封裝：尺寸為5.6mm×3.0mm，用于較大空間電子產品，提供較高亮度與良好散熱特性。
5730封裝：尺寸為5.7mm×3.0mm，在一些特殊照明與顯示應用中作為關鍵發光元件。
7020封裝：尺寸為7.0mm×2.0mm，用于特定電子產品，滿足其對長度方向布局與亮度的要求。
7030封裝：尺寸為7.0mm×3.0mm，在較大尺寸照明設備與電子顯示系統中發揮作用。

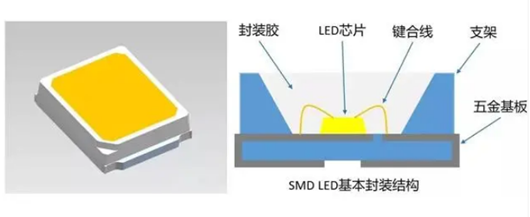

二、SMD-LED封裝型號
SMD-LED（表面貼裝發光二極管）一般封裝型號涵蓋0603、0805、1206等。這些型號以英寸為單位表示封裝尺寸，例如0603即長度0.06英寸、寬度0.03英寸。SMD-LED憑借小型化尺寸、良好亮度輸出，在電子產品中應用廣泛，從手機、平板電腦等消費電子到工業控制設備等均有涉及。

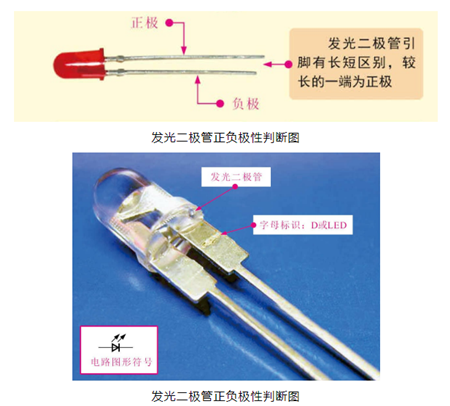

三、發光二極管封裝正負極區分
引腳長度：通常情況下，LED長引腳代表正極，短引腳代表負極，這是常規的極性標識方式，便于安裝與焊接時快速辨識。
內部結構：當引腳長度相同時，可觀察LED管體內部結構來區分正負極。管體內極小的金屬部分對應正極，較大塊金屬部分對應負極，通過內部電極設計差異實現極性區分。

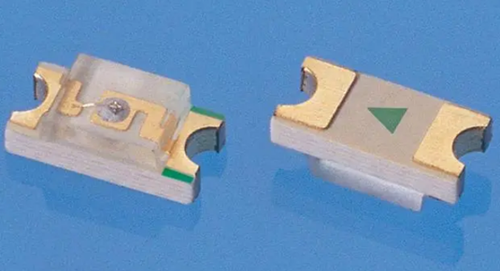

貼片式LED標記：貼片式發光二極管一般通過小凸點來區分正負極，帶有特殊標記的位置為負極，無特殊標記的相應位置則為正極，這種標記方式在貼片加工與自動化生產中便于精準識別與操作。
四、貼片發光二極管主要參數
正向電壓（VF）：紅光、黃光、橙光和黃綠光LED的正向電壓通常在1.8V-2.2V之間；白光、紫光、藍光、翠綠光LED的正向電壓則普遍在2.8V-3.4V范圍內，不同發光顏色對應不同能帶間隙，導致正向電壓差異，需根據具體電路設計與電源匹配要求選擇合適正向電壓的LED。
正向電流（IF）：一般在1mA-20mA之間，正向電流大小直接影響LED的亮度輸出與發熱情況，工作時需合理控制在其額定范圍內，保障發光性能穩定與壽命持久。
功率：功率規格因封裝尺寸和應用場景而異，如0603型號功率為0.06W，5730燈珠功率為0.5W，7030燈珠功率為1W，功率高低影響LED的能耗與散熱需求，高功率LED能提供更高亮度但需配套良好散熱方案。
亮度：不同型號LED亮度存在差異，高亮度型號憑借優化的芯片結構、封裝材料等實現更高光輸出，在照明、顯示等對亮度要求高的場景中更具優勢，需依據實際顯示或照明效果標準進行選型。
波長：發光顏色不同對應不同波長范圍，例如紅光波長為620-630nm、藍光波長為450-460nm、黃光波長為585-595nm等，波長決定光的顏色特性，關乎LED在彩色顯示、光通信等應用中的性能表現，需根據具體應用對光色要求精準選型。
