MOS管導通電壓與漏電流關系剖析

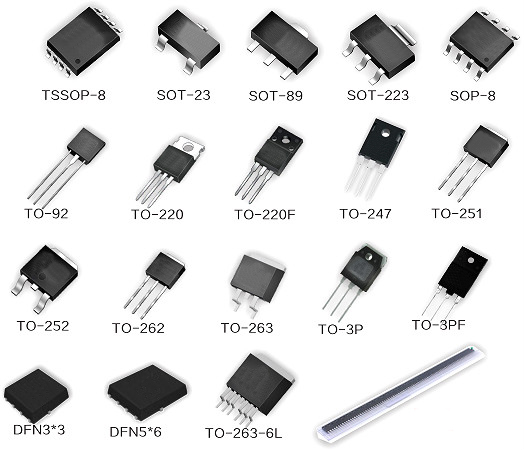

在MOS管（金屬氧化物半導體場效應晶體管）的研究與應用中，深入探究其線電壓與漏電流之間的關系至關重要，這一關系不僅揭示了 MOS 管的工作特性，還對電路設計與優化有著深遠的意義，以下是對此關系的詳細分析：

一、導通電壓的定義和作用

導通電壓，通常指的是 MOS 管的柵源電壓（VGS），它是開啟 MOS 管的 “鑰匙”。當 VGS 達到一定的閾值電壓（Vth 或 Vt）時，MOS 管內部會發生顯著的物理變化。對于 N 溝道增強型 MOS 管而言，當 VGS 超過 Vth 時，原本 P 型半導體材料中的少數載流子會在電場作用下形成反型層，構建起導電的 N 型溝道。這一溝道的形成，使得電流能夠從漏極流向源極，從而實現導通。而 P 溝道 MOS 管則在 VGS 為負且絕對值達到閾值時導通。導通電壓在電流控制中扮演著核心角色，它直接決定了 MOS 管是否導通以及導通的程度，從而影響電路的工作狀態。

二、正向?qū)l件下漏電流的變化

當 MOS 管處于正向?qū)顟B(tài)時，隨著源極電壓的升高，漏極電流（ID）呈現出不同的變化趨勢。這種變化主要分為兩種情況：

在漏源電壓（VDS）低于飽和電壓限制（VDSsat）時，VGS 與 ID 之間呈現出近似線性的關系。隨著 VGS 的逐步增加，ID 也相應地線性增長。這種線性關系可以表示為 ID = K （VGS - Vth） VDS，其中 K 為器件常數，這表明在該階段，MOS 管的漏極電流對柵源電壓的變化較為敏感，通過調節 VGS 可以有效控制 ID 的大小，為電路設計提供了靈活的調控手段。

然而，當 VDS 超過飽和電壓限制后，即使繼續增大 VGS，ID 也不會再顯著增加，而是趨于一個飽和值。這是因?yàn)榇藭r(shí) MOS 管的溝道已經完全形成并飽和，無法進一步擴展。在飽和狀態下，ID 主要由 VGS 決定，且與 VGS 的關系可近似表示為 ID =（K / 2）*（VGS - Vth）²。這一特性在電路設計中具有重要意義，尤其是在功率放大器等應用中，飽和漏極電流能夠提供穩定的功率輸出，確保電路在高功率條件下穩定運行。

三、負導通狀態及其性能優勢

某些類型的 MOS 晶體管，例如耗盡型 MOS 晶體管，在 VGS 超過閾值時展現出獨特的導通特性。耗盡型 MOS 管在 VGS 為零時，其溝道已經存在，當 VGS 為負值時，溝道會變窄甚至夾斷。這種特性使得耗盡型 MOS 管在專用電路中具有更靈活的應用方式。與增強型 MOS 管相比，耗盡型 MOS 管能夠在更寬的電壓范圍內工作，為電路設計提供了更多的選擇。例如，在一些模擬電路和高頻電路中，耗盡型 MOS 管能夠?qū)崿F(xiàn)更復雜的信號處理和放大功能，滿足特定電路的性能要求。

四、斷電時的漏電流特性及影響

當 MOS 管處于斷電狀態，即 VGS 較低且低于閾值電壓時，理論上應無電流流過，但實際情況并非如此。此時仍然存在一些微小的漏電流，主要包括反向偏置 p - n 結漏電流、亞閾值柵氧化層漏電流等。這些漏電流的產生原因復雜，受到溫度、摻雜濃度、半導體材料的厚度和質量等多種因素的影響。

反向偏置 p - n 結漏電流：MOS 管內部存在 p - n 結結構，在反向偏置時，會有少量的載流子越過 p - n 結形成漏電流。這種漏電流通常較小，但在高精度電路中，其累積效應可能會對電路的精度產生影響。

亞閾值柵氧化層漏電流：在亞閾值條件下，即 VGS 小于 Vth 時，柵氧化層并非完全絕緣，仍會有少量的電子隧穿氧化層，形成漏電流。這種漏電流隨著溫度的升高和氧化層厚度的減小而增大。

對于精密電路而言，這些漏電流可能會影響電路的精度和穩定性。例如，在高精度的模數轉換器或低功耗的傳感器電路中，漏電流的存在可能導致測量誤差和信號失真，降低電路的性能。因此，在電路設計過程中，必須采取有效的控制和優化措施來減少漏電流的影響。

五、導通電壓與漏電流關系的重要性總結

MOS 管的導通電壓與漏電流關系對導通狀態具有關鍵影響。導通電壓不僅決定了 MOS 管是否能夠開啟，還直接影響漏電流的大小和變化規律。精確控制導通電壓可以有效調節漏電流，從而實現對電路的精確控制。

在開關電路中，通過調節導通電壓，可以實現 MOS 管的快速導通和截止，提高電路的開關速度和效率。例如，在 DC - DC 變換器中，合理控制 MOS 管的導通電壓，能夠降低開關損耗，提高變換器的轉換效率。

在放大電路中，利用導通電壓與漏電流的關系，可以?xún)?yōu)化放大器的增益和線性度。通過選擇合適的偏置電壓，使 MOS 管工作在最佳的工作點，從而獲得高增益和低失真的信號放大效果。

對于模擬電路，準確把握這一關系有助于實現更精細的信號處理，提升電路的性能和可靠性。

總之，深入了解 MOS 管的導通電壓與漏電流關系，對于工程師在電路設計和元件選擇過程中具有重要意義。工程師可以依據這一關系，通過正確控制導通電壓和漏電流，實現更高效、更穩定的電路設計，滿足現代電子設備在性能和能效方面的雙重需求。
