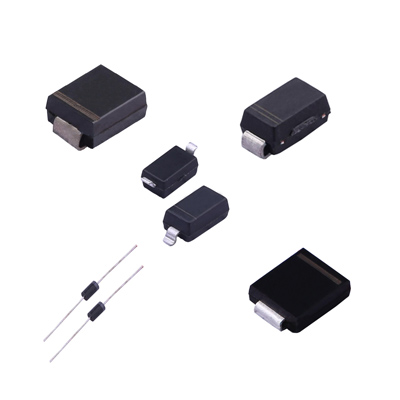

瞬態抑制二極管（簡稱 TVS ）。這玩意兒就像是電子設備的 “保護衛士”，專門對付那些突然冒出來的電壓 “小怪獸”，保護咱們的電子設備不受傷害。TVS 有雙向和單向這兩種 “小伙伴”，它們各有各的本領，接下來我就給大家好好講講。
一、瞬態抑制二極管的工作原理
TVS 的工作原理啊，說起來還挺有意思的。它呀，是靠 PN 結的反向擊穿特性來 “干活” 的。PN 結就像是一個特殊的 “閥門”，當電壓突然變得很高，超過了一個叫擊穿電壓的 “警戒線” 時，這個 “閥門” 就會迅速打開，讓電流通過，形成一條低阻抗的路徑。這樣一來，那些瞬間產生的高電壓能量就會被快速釋放掉，電子設備也就得到了保護。等電壓恢復正常，這個 “閥門” 又會自動關上，TVS 就回到了正常的工作狀態，繼續 “站崗放哨”。
二、雙向瞬態抑制二極管與單向瞬態抑制二極管的區別
結構上的區別
雙向 TVS 呢，它有兩個 PN 結，就像是有兩個 “小衛士” 分別守在兩端。不管電壓是從哪一邊突然 “襲擊”，它都能迅速進入反向擊穿狀態，把電壓 “怪獸” 給 “制服”。而單向 TVS 只有一個 PN 結，就像是只有一個 “小衛士”，只有當電壓從正極向負極 “進攻” 時，它才能發揮作用，保護電子設備。
工作原理上的區別
雙向 TVS 因為有兩個 PN 結，所以無論是正向還是反向的瞬態電壓，它都能輕松應對，就像是一個 “全能選手”，在各種復雜的電壓環境下都能保護好電子設備。單向 TVS 就比較 “專一” 了，它只能對一個方向的瞬態電壓進行抑制，就像是一個 “單項冠軍”，在特定的電壓方向上發揮作用。
參數上的區別
雙向 TVS 和單向 TVS 在擊穿電壓、最大脈沖功率、最大電流這些參數上也有所不同。一般來說，在相同功率等級下，雙向 TVS 的擊穿電壓會比單向 TVS 高一些，但它的最大電流和最大脈沖功率相對會低一些。這就像是雙向 TVS 更注重 “防御范圍”，而單向 TVS 更注重 “單兵作戰能力”。
三、雙向瞬態抑制二極管與單向瞬態抑制二極管的應用場景
雙向瞬態抑制二極管的應用場景
雙向 TVS 因為能對正負兩個方向的瞬態電壓進行抑制，所以它的應用場景非常廣泛。比如說在電源電路里，它可以保護電源模塊不受電壓突變的影響；在信號線路和數據線中，它能保護那些敏感的元件，讓信號傳輸過程更加穩定。總之，只要是有電壓波動比較大的地方，雙向 TVS 都能 “大顯身手”。
單向瞬態抑制二極管的應用場景
單向 TVS 主要是在電壓方向比較固定的場合發揮作用。比如在電源輸入端，它可以防止電源線路中的瞬態電壓對電子設備造成損害；在信號輸出端，它也能保護信號傳輸過程中的敏感元件。簡單來說，就是在電壓波動較小，且方向固定的情況下，單向 TVS 就能很好地完成 “保護任務”。
四、雙向瞬態抑制二極管與單向瞬態抑制二極管是否可以互換使用
這個問題呀，得具體情況具體分析。在某些情況下，雙向 TVS 和單向 TVS 是可以互換使用的，但得考慮好幾個方面。首先就是電壓方向，如果電路里只有單向的瞬態電壓，那單向 TVS 就可以替代雙向 TVS；但要是電路里正負兩個方向的瞬態電壓都有，那還是雙向 TVS 更合適。其次就是參數匹配，互換使用的時候，一定要確保二極管的擊穿電壓、最大脈沖功率、最大電流這些參數跟電路的要求相符，不然可能會導致二極管不能正常工作，甚至損壞電子設備。再者就是電路設計，得重新評估一下二極管的安裝位置、連接方式這些，還得考慮散熱問題，保證二極管在工作時不會因為過熱而 “罷工”。最后還得考慮成本，雙向 TVS 的成本有時候會比單向 TVS 高一些，所以在互換使用的時候，要根據實際情況權衡一下，選擇最適合的二極管類型。
五、結論
總的來說，瞬態抑制二極管（TVS）是電子設備里非常重要的保護元件，不管是雙向的還是單向的，它們都在自己的 “崗位” 上發揮著重要作用。在實際應用中，咱們得根據電路的具體要求，選擇合適的 TVS 類型，這樣才能更好地保護電子設備，讓它們穩定、安全地工作。
