相信上拉電阻與下拉電阻的取值在一段時間內都是新手們較為疑惑的問題之一。與上拉電阻阻值有關的資料在網絡上雖然有不少，但大多很少對其中的技巧及原理進行分析，而只是給出簡單的計算過程。這樣雖然能夠在一定程度上提供幫助，但在遭遇到一些特殊情況時便會影響設計。
下面就通過LM393比較器與LM358運放為例來進行講解，通常來說LM393比較器中的Vo是輸出，但它沒有在IC內部與Vcc相連接，其只能受內部的控制，向內拉扯電流。而對對LM358運放，output是運放的輸出，在內部與Vcc相連接。它受內部的控制，既可向內拉電流，也可以往外送出電流。總的來說，就是三極管的c、b、e幾項都要同時接通，才能完全發揮作用，而比較器的這個輸出“三極管”，必須用外部上拉電阻接到電壓源，才能接通c。
再說上拉電阻的取值，上拉電阻通常是從2K到20K，經典值則是10K。這里舉例使用拉電流跟灌電流計算，如果電阻過小，勢必會形成灌電流過大，造成單片機IO的損壞，如果電阻過大，那么對拉電流沒有太大的影響。按照這一模式對上拉電阻的計算進行思考即可。
或者可以通過觀察外部供電的電流大小來進行定義，如果是5V供電不超過10mA的話，電阻就要大于0.5Kohm。Vo表現低電壓時的拉電流能力是16mA，如果上拉電阻偏小，則表示供電能力太強，就無法得到“低電壓”，需要注意的是最大可以采用36V供電。
另一方面就是看之后需要連接什么樣的負載，如果是直接點亮指示燈或者直接驅動BJT(或繼電器)，那么上拉電阻就要小一點，以便保證電流足夠大。如果僅僅是做邏輯判斷，或者是給電容充電進行計時，上拉電阻就要大一點，讓電流稍小。
在電阻的選擇方面，首選常用規格的那些電阻。電阻規格的選擇由之后被控制的對象來做決定。這里建議在滿足控制要求的前提下將電阻擴大一些，這樣便可以減少功耗從而提高零件壽命。這點在LED指示燈或者LED數碼管上的作用較為明顯，可以明顯感覺到亮度稍暗的LED指示燈壽命更長。本文來自于電源達人的解答，為大家分析上拉電阻計算的相關問題，希望大家在閱讀過本文之后能夠有所收獲。

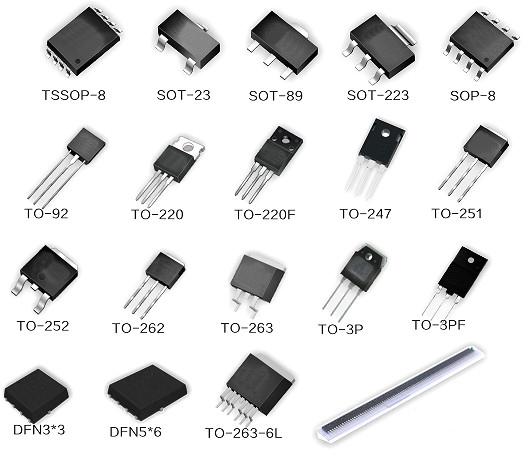

烜芯微專業制造二極管，三極管，MOS管，橋堆等20年，工廠直銷省20%，4000家電路電器生產企業選用，專業的工程師幫您穩定好每一批產品，如果您有遇到什么需要幫助解決的,可以點擊右邊的工程師,或者點擊銷售經理給您精準的報價以及產品介紹
